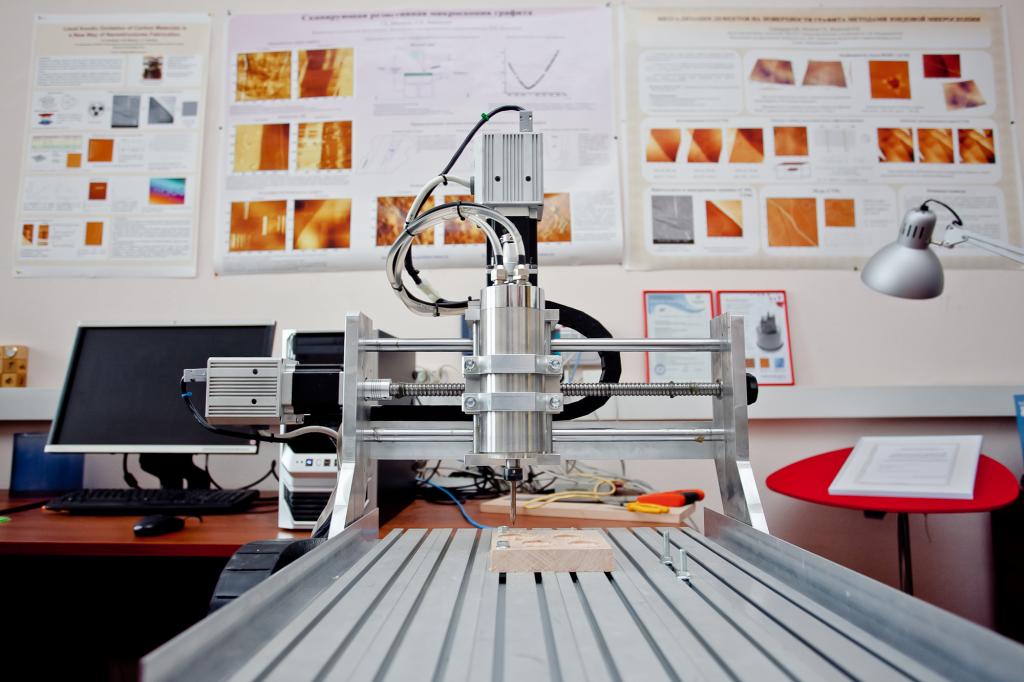

Фрезерно-гравировальный станок с ЧПУ АТС-400

- большой пролет портала в 150 мм, что дает возможность:
а) установки габаритных заготовок,
б) обработки некоторых изделий в сборе или в частичном сборе, например, маркировка и гравирование.
- конструкция оси Z:
а) в линейном перемещении по оси предусмотрен ход шпинделя за пределы зоны обработки (уровень пролета портала Z+) с запасом на 80 мм (70 мм на фрезу и 10 мм на высоту холостых переездов),
б) удобство замены режущего инструмента.
- сдвоенная ось Y:
а) конструкция предусматривает 4 привода, два из которых несут портал станка, что дает лучшую жесткость и исключают проблему перекоса портала при проведении обработки,
б) сдвоенная ось Y позволяет использовать авто корректировку по прецизионным датчикам в юстировке портала для соблюдения перпендикулярности осей Х и Y.
- шпиндель с водяным охлаждением:
а) тихая работа,
б) устойчивая температура шпиндельного узла даже на тяжелых режимах обработки, что повышает ресурс подшипников и обмоток ротора,
в) низкий разброс мелких продуктов обработки и пыли без использования насадки аспирации, что актуально при использовании 4-ой оси,
г) мощность 0.8 кВт.
- зубчатая рейка (передача) с высоким классом точности С7:
а) имеет лучшую устойчивость к пыли, чем ШВП,
б) обеспечивает высокие скорости перемещения по осям,
в) косозубая зубчатая рейка обеспечивает стабильное зацепление и, как следствие, отсутствует люфт в сопряжении шестерня-рейка.
- сервоприводы по всем осям:
а) обеспечивают устойчивый момент на всем диапазоне скоростей, что является основополагающим преимуществом перед шаговым двигателем,
б) наличие обратной связи позволяет контролировать положение ротора и, соответственно, текущую позицию подвижных элементов,
в) за счет обратной связи сервопривод достигает заданного положения даже при минимальной скорости перемещения,
г) обеспечивают минимальный уровень вибраций и низкий уровень шума при работе.
