ATCNano

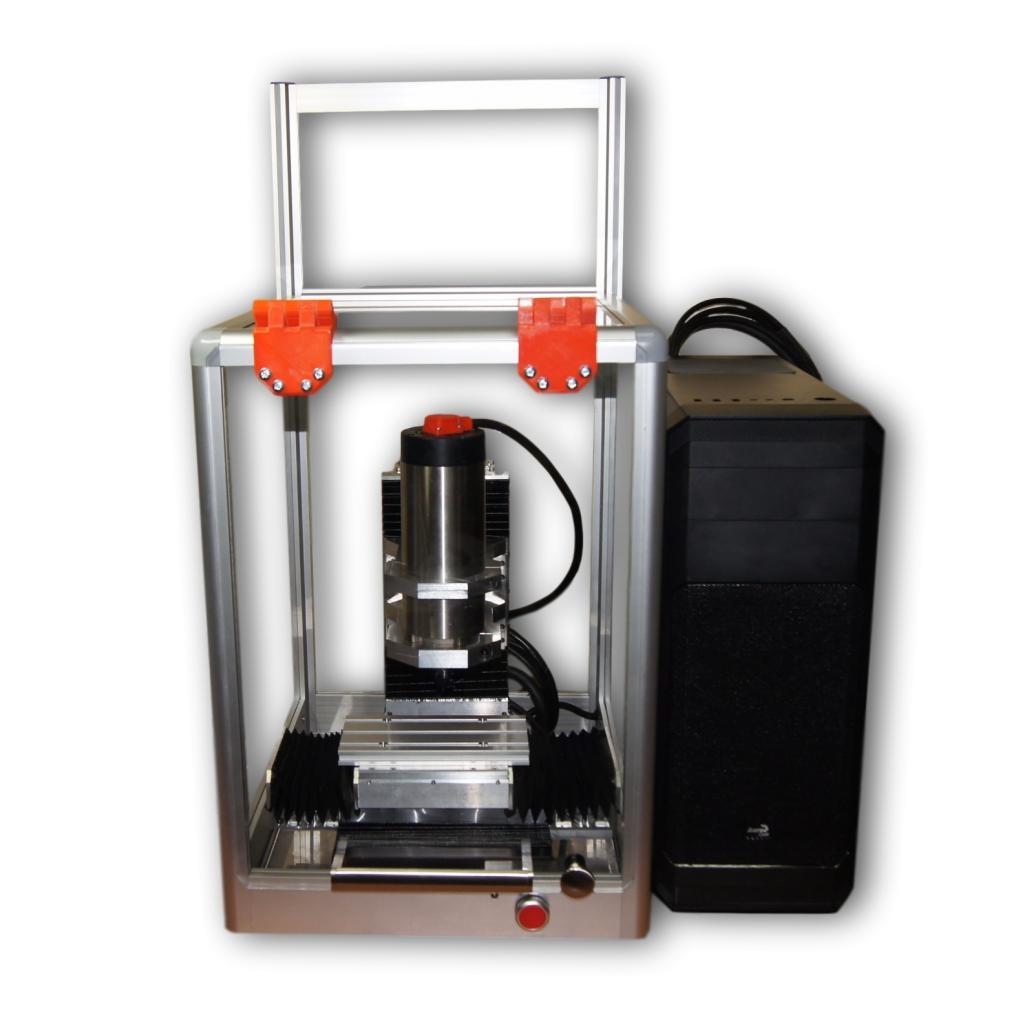

3-х координатный фрезерно-гравировальный станок консольного типа с числовым программным управлением ATCNano. Применение: раскройка материала, гравировка, 2D, 2.5D, 3D фрезерная обработка материалов. Виды обрабатываемых материалов: пластики, МДФ, каленый алюминий, латунь, бронза и т.д.
Стоимость полного комплекта: 260 000 рублей.

Основные преимущества модели:

- Малые габариты, вес
а) За счет применения высокопрочных алюминиевых сплавов стало возможным создание компактного и жесткого станка с рабочим полем 150х120х80мм и весом не более 50кг
б) Опционально фрезерный центр оснащается защитным кожухом с габаритами 345х425х500мм и с кнопкой аварийной остановки. Не требует дополнительной аппаратуры для функционирования.
- Прецизионная механика
а) В основу концепции мобильного ЧПУ станка легло такое понятие, как высокопроизводительность: установка шарико-винтовых передач и прецизионных компонент линейных перемещений от ведущих производителей в области оснащения механических комплектующих – Hiwin, Giden Electronics, TBImotoin.
б) ШВП монтируются на прецизионных радиально-упорных подшипниках, передача момента осуществляется посредством жестких муфт, компенсирующих несоосность и передающих момент до 4 Н*М.
- Современная система управления и программное обеспечение
а) Используя последние разработки в области программного обеспечения и управления ЧПУ-техникой, достигается стабильность системы при непрерывной эксплуатации. В совокупности с интуитивно понятным интерфейсом, центр дает конкурентноспособное преимущество в высокопроизводительной обработке, по сравнению с устаревшими комплексами управления и тяжелыми станками для силовой обработки.
б) Передача пакетов данных к блоку управления осуществляется с помощью Ethernet-кабеля на независимый от ПК контроллер, что исключает перегрузку системы при выполнении сложных операций по обработке.
- Бесконтактные концевые датчики высокого разрешения
Индуктивные датчики высокого разрешения установлены для калибровки станка перед работой и ограничивают безопасную рабочую зону. Разрешение датчиков – 0.005мм
- Защита от продуктов обработки по всем осям
а) Гофрозащита препятствует проникновению стружки и пыли во внутренние части узлов и двигателей
б) Гофрозащиту возможно мыть и продувать сжатым воздухом без повреждения материала
- Мощный шпиндель с воздушным охлаждением
а) Высокооборотистый шпиндель 24000 оборотов в мин под цанги ER11 мощностью 1.5кВт с программно регулируемыми оборотами предназначен для обработки таких материалов как: дерево, пластики, мягкие металлы
б) Опционально, по требованию заказчика, возможна установка других приводов, в том числе с жидкостным охлаждением, с автосменой инструмента, ременных
- Удобство работы
а) Подвижный стол оснащен крепежными элементами для установки Т-стола для раскроя или закрепления прижимами, также возможен монтаж прецизионных тисков с раскрытием
губок 50-70мм

Технические характеристики:

Габаритные размеры, мм 340×420×500
Масса станка без блока управления, кг 45
Суммарно потребляемая мощность, кВт 2
Материал изготовления Алюминиевые сплавы д16т и в95Ат1
Рабочее поле [Х Y Z], мм 150×120×80
Программное разрешение, мм 0,0001
Максимальная скорость перемещения, мм/мин до 1800
Защита механических компонент от отходов производства По всем осям
Приводы по осям Шаговые двигатели PL57H48, ШВП Hiwin D12H4
Направляющие Hiwin mgn12HC0
Характеристики шпинделя 1500 Вт, 24 000 об\мин
Инвертор Intek 152A20
Управление скоростью вращения шпинделя программное, через ПО ил G-код
Программное управление станком PureMotion, лицензия
Кабели управления экранированные с влагозащитными быстросъемными коннекторами
Соединение с ПК Ethernet
